VARIOØ160 Verteilersystem

VARIOØ160-Verteilersystem von 6 bis 20-fach

Die ORGINAL-Geser-VARIO Verteileranlage ist ein komplettes Verteilersystem, bestehend aus Verteiler und Sammler mit 160 mm Durchmesser. Dieses intelligente System mit dem VARIO-Kopf besticht durch seine flexible Anwendung und kann so stehend, liegend oder hängend montiert werden. Die Hauptleitungsabgänge können durch den VARIO-Kopf links oder rechts platziert werden. Die vier 1" Gewindebohrungen ermöglichen eine individuelle Montage von Entlüfter, Manometer und den Spülanschlüssen. Alle Sondenabgänge sind absperrbar, anschlussfertig und der Sammler ist zusätzlich mit regulierbaren Durchflussanzeigen (die Typen-K als Vollkunststofflösungen oder optional mit Typ-M in Messing) ausgestattet. Durch die massive Wandstärke des Verteiler- und Sammlerbalken ist eine Isolierung nicht zwingend notwendig.

Als zusätzliche Option lassen sich die glattendigen Hauptleitungsanschlüsse individuell anpassen. Als Auswahl stehen Gewindeübergänge, Flansche oder standardmässig PE-Stutzen (glattendig) zur Verfügung. Weiters gibt es die Möglichkeit die Hauptleitungsabgänge mit Absperrorgannen zu versehen.

Technische Daten:

• DA 160 mm Balkendurchmesser und 110 mm Hauptleitungsanschluss
• geeignet bis max. 50.0 m³/h @ 1 m/s
• Kv-Wert:
• Vollkunststofflösung - hergestellt aus PE100
• DVS-konform geschweisst
• SKZ-zertifiziert
• SIA 384/6 konform

Standardausführung

• Balkendurchmesser 160 mm
• Hauptleitungsanschluss 110 mm (glattendig)
• Sondenanschlüsse 50 mm
• Durchflussanzeigen Typ K 35-70 l/min. (ab 200 Meter Sondenlänge) oder Typ K 5-42 l/min. (bis 200 Meter Sondenlänge)

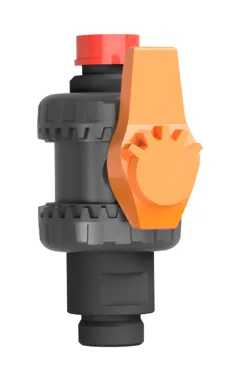

• 2 Stk. Spül- und Füllhahnen
• 3 Stk. 1" Gewindestopfen

Optionen und Zubehör

• Sondenabgänge mit 32 oder 40 mm
• Durchflussanzeigen aus Messing 20-70 l/min.
• Handentlüfter für VARIO-System
• 1" auf 1/2" Gewindereduktion aus PE
• Manometer
• Kombianzeige für Druck und Temperatur
• zusätzliche Spülanschlüsse
• Absperrbare Hauptleitung
• Verschieden Hauptleitungsanschlüsse
• Befestigungsset

Weitere Anpassungen und Ausführungen sind auf Anfrage erhältlich.
