GeoSmart L630 Verteilerschacht
ab CHF 6255.00 exkl. MwSt.
Verfügbar: Bitte Variante auswählen

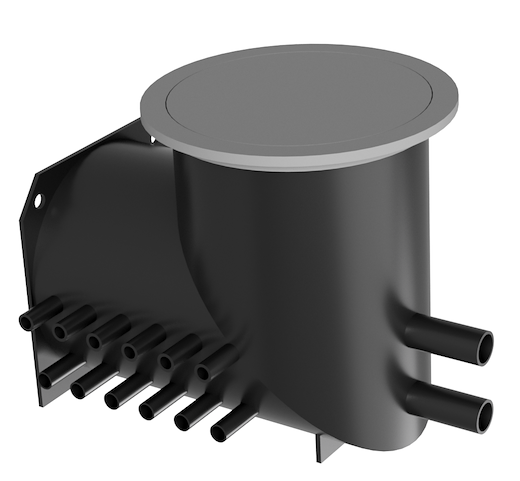

algeo GeoSmart L630 Verteilerschacht
Maximale Stabilität. Minimaler Aushub.
Der algeo GeoSmart L Verteilerschacht ist eine smarte Lösung zur sicheren und effizienten Verteilung von Solekreisläufen bei Erdwärmesonden, Energiepfählen und Erdkollektoren. Der Schachtkorpus besteht aus hochbelastbarem PE100-Vollwandrohr und wird mittels der L-Fusion-Technologie in eine L-förmige Bauform überführt. Diese Konstruktion ermöglicht eine optimierte Lastabtragung und eine besonders hohe statische Belastbarkeit – selbst bei Einbau unter Bodenplatten oder in verkehrsbelasteten Flächen. Wahlweise ist der Schacht in Ausführung 5 mWs (Standard) oder 10 mWs (verstärkt) erhältlich.
Vorteile auf einen Blick
- Hohe statische Tragfähigkeit
- Weniger Aushub
- Kompakte Bauform
- Flexibel anpassbar
- Korpusrohr - SWISS MADE
- Zum Patent angemeldet
Durch die kompakte Aussenkontur bei gleichzeitig grosszügigem Innenraum reduziert sich der erforderliche Aushub im Vergleich zu konventionellen Schachtlösungen deutlich. Das spart Bauzeit, Kosten und Logistikaufwand.
Die aus hochwertigem PE-HD gefertigt und SKZ-zertifizierte Verteileranlage ist ergonomisch angeordnet und hervorragend zugänglich. Einstellarbeiten, Inbetriebnahme und Wartung können dadurch effizient und sicher durchgeführt werden. Die Herstellung erfolgt nach DVS-Richtlinien. Alle Anschlüsse sind standardmässig absperrbar, anschlussfertig ausgeführt. Der Sammler ist zusätzlich mit regulierbaren Durchflussanzeigen ausgestattet– wahlweise als Typ K in Vollkunststoffausführung oder optional als Typ M in Messing. Im Standard enthalten sind auch 1“ Spülanschlüsse zum Befüllen und Spülen der Anlage, die optimal zugänglich sind. Zusätzlich ist die Verteileranlage mit einer Druckanzeige ausgestattet.
Optional können weiters die Schachthöhe, die Schachdeckelausführung, Anschlussdimensionen & Platzierung der Abgänge und Abdichtungssysteme zur Abdichtung zu einer Bodenplatte ausgewählt werden.
| Technische Daten | |
| Verteilerkorpus | |
| Schachtkorpus Material | PE100 (Vollwandrohr DA630) |
| Druckfestigkeit | 5 mWs / Optional 10 mWs |
| Max. Sondenanschlüsse | 12 (max. 6 pro Seite) |
| Schachtdeckel | A35 (Standard) /Optional B125 od. D400 |
| Abdichtung zur Bodenplatte (Optional) |
Mittels Mauerkragen od. Injektionssystem |
| Verteileranlage | |
| EWS Anschlüsse | 50 mm (Standard) / Optional 40 mm od. 32 mm |
| WP Anschlüsse | 90 mm (Standard) / Optional 110 mm |
| Verteilerbalken | DA 125 mm |
| Max. Volumenstrom | 34.4 m³/h (mit DA110 mm WP-Anschlüssen) |
| Durchflussanzeigen Typ-K | 35-70 l/min. (Stanbdard) oder 5 - 42 l/min. |
| Spülanschlüsse | 1" AG |
| Anzeige | Druckanzeige |
| Absperrungen | alle Abgänge EWS und WP |
Die Balkendimension von 125 mm mit WP-Anschlüssen DA 110 ermöglicht einen maximalen Volumenstrom von 34.4 m³/h bei 1 m/s gemäß SIA 384/6.
Mit WP-Anschlüssen 90 mm beträgt der maximale Volumenstrom 22.9 m³/h.
Weitere Details können aus den Produktionformationen, Zeichnungen und Datenblätter entnommen werden.
| Art.-Nr. | 24341 |
| Hersteller | Geser AG |
| Gewicht | |
| Listenpreis exkl. MwSt | 6255.00 |
| Produktfamilie | Produkte |
| Verteilerschacht-Deckel | Standard, Gussdeckel befahrbar |
| Verteilerschacht-Bauart | Rundschacht, U-Boot |
| Verteiler-Hauptleitung | 125 mm |
